Unutarnja jedinica sustava dizalice topline zrak-voda (hidraulički sklop) za hlađenje, grijanje i pripremu potrošne tople vode koji se sastoji od cirkulacijske pumpe, pločastog izmjenjivača topline, te sve ostale zaporne i sigurnosne tehnike potrebe za nesmetan rad sustava, slijedećih tehničkih značajki:
- kapacitet booster grijača: 2 kW
- napajanje booster grijača : 230 V / 1 faza / 50 Hz
- apsorbirana snaga cirkulacijske pumpe vode: 0,010 - 0,060 kW
- protok vode: 5,0 - 36,9 L/min
- maksimalna visina dobave vode: 7,5 m
- visina dobave vode pri protoku od 20 L/min: 7,2 m
- visina dobave vode pri maksimalnom protoku : 4,9 m
- promjer cijevi - plin: 15,88 mm
- promjer cijevi - tekućina: 9,52 mm
- rashladni medij: R410A
- područje rada: 0 oC do + 35 oC
- uz relativnu vlažnost: ≤ 80%
- postavke temperature u grijanju: + 10 oC do + 30 oC
- postavke temp. polaza vode - grijanje: + 20 °C do + 60 °C
- postavke temp. polaza vode - hlađenje: + 5 °C do + 25 °C
- razina zvučne snage (PWL): 40 dB (A)
- dimenzije: V × Š × D = 800 x 530 x 360 mm
- masa (prazan): 48 kg
- masa (pun): 54 kg
Proizvod: MITSUBISHI ELECTRIC
Tip: ERSC-VM2D

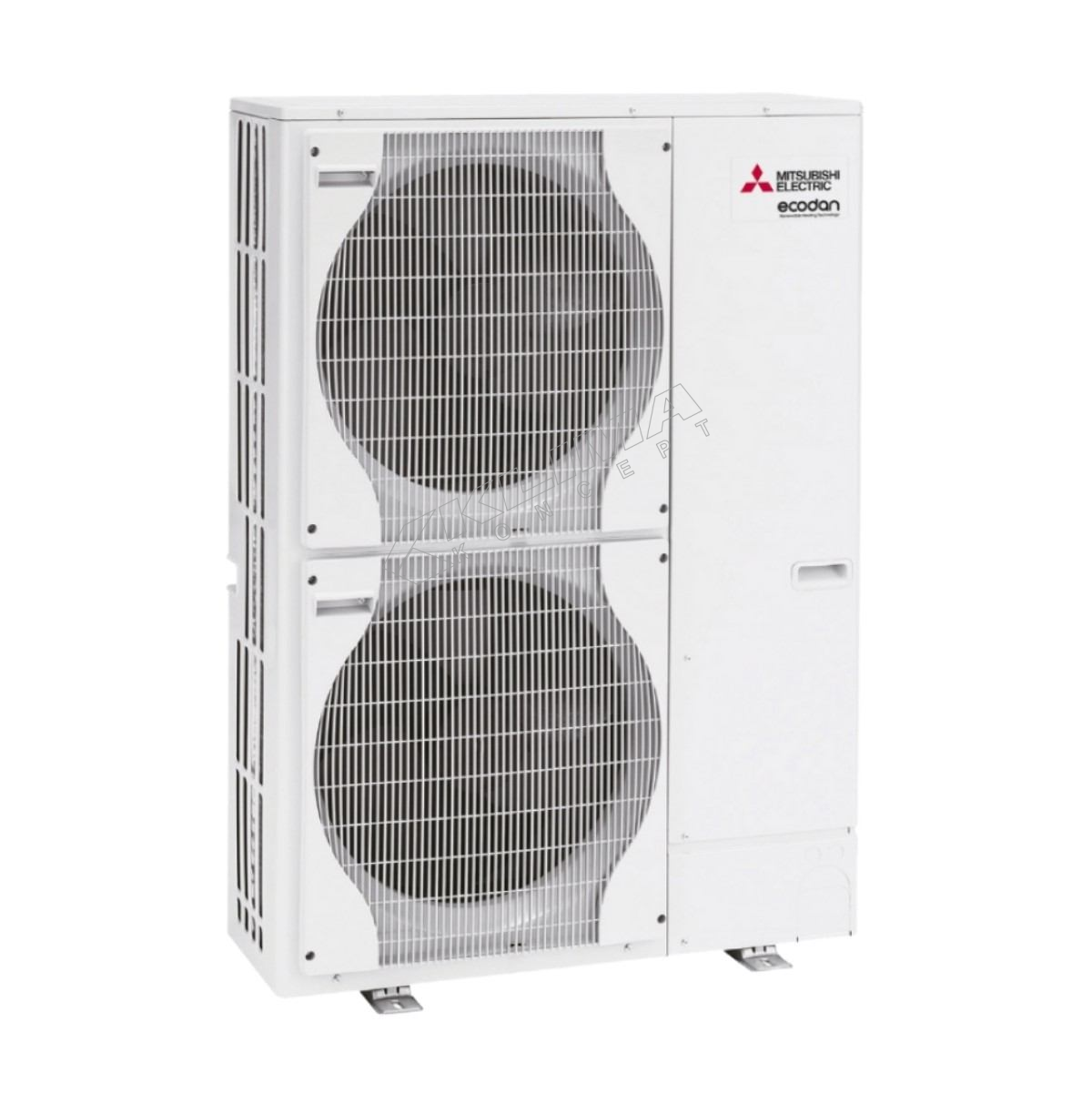

Vanjska jedinica sustava dizalice topline zrak-voda u izvedbi toplinske pumpe, serije POWER INVERTER, namjenjena za vanjsku montažu - zaštićena od vremenskih utjecaja, s ugrađenim inverterskim kompresorom, zrakom hlađenim kondenzatorom i svim potrebnim elementima za zaštitu, kontrolu i regulaciju uređaja i funkcionalan rad. Sustave je moguće kombinirati kao modularne sa kaskadnom kontrolom do maksimalno 6 kompleta. Jedinica je sljedećih tehničkih značajki:
- REŽIM GRIJANJA
- nominalni protok vode: 45,90 L / min
- vanjska temperatura: 7 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 16,00 kW
- nominala energetska učinkovitost: COP = 4,10
- apsorbirana snaga: 3,90 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 2 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 12,0 kW
- nominala energetska učinkovitost: COP = 3,24
- apsorbirana snaga: 3,70 kW / 230 V / 1 faza / 50 Hz
- REŽIM HLAĐENJA
- nominalni protok vode: 35,80 L / min
- vanjska temperatura: 35 ⁰C / voda: 7 ⁰C
- kapacitet hlađenja: 12,50 kW
- nominala energetska učinkovitost: EER = 2,32
- apsorbirana snaga: 5,38 kW / 230 V / 1 faza / 50 Hz
- vanjska temperatura: 35 ⁰C / voda: 18 ⁰C
- kapacitet hlađenja: 14,0 kW
- nominala energetska učinkovitost: EER = 4,08
- apsorbirana snaga: 3,43 kW / 230 V / 1 faza / 50 Hz
- područje rada - grijanje: - 20 °C do + 21 °C
- područje rada - hlađenje: - 15 °C do + 46 °C
- područje rada - priprema PTV: - 20 °C do + 35 °C
- temperatura vode na izlazu - grijanje: + 60 °C
- temperatura vode na izlazu - hlađenje: + 5 °C
- nominalni raspon temperature povrata vode - grijanje: + 10 °C do + 59 °C
- nominalni raspon temperature povrata vode - hlađenje: + 8 °C do + 28 °C
- protok vode: 17,90 - 45,90 L / min
- nivo zvučnog tlaka - grijanje (SPL): 54 dB(A)
- nivo zvučne snage - grijanje (PWL): 72 dB(A)
- nivo zvučnog tlaka - hlađenje (SPL): 51 dB(A)
- dimenzije: V × Š × D: 1350 x 950 x 330(+30) mm
- masa: 118 kg
- rashladni medij: R410A
- maksimalna dozvoljena duljina cijevnog razvoda: 75 m
- maksimalna dozvoljena visina cijevnog razvoda: 30 m
- priključak R410A - tekuća faza: 9,52 mm
- priključak R410A - plinovita faza: 15,88 mm
Proizvod: MITSUBISHI ELECTRIC
Tip: PUHZ-SW120VHA
