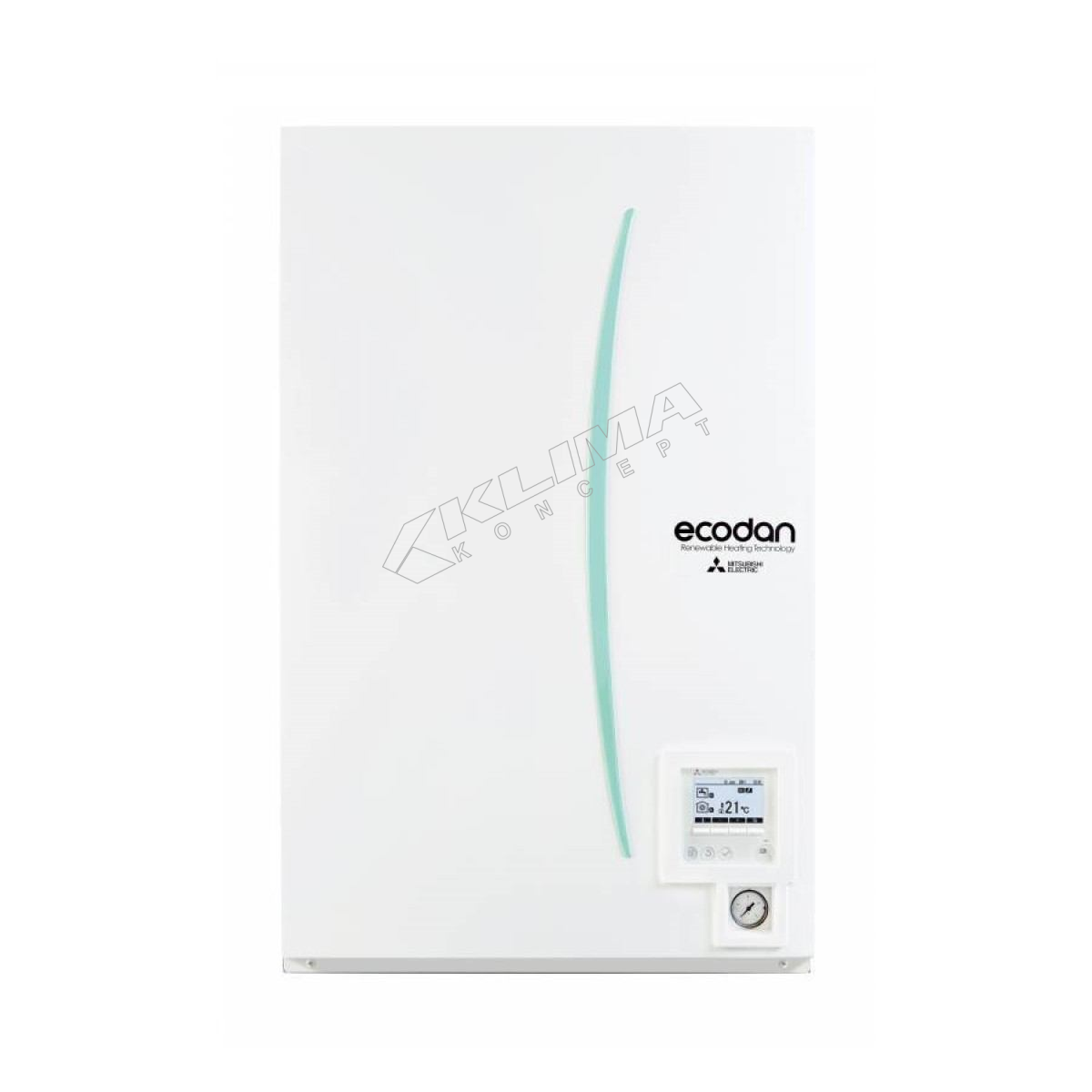

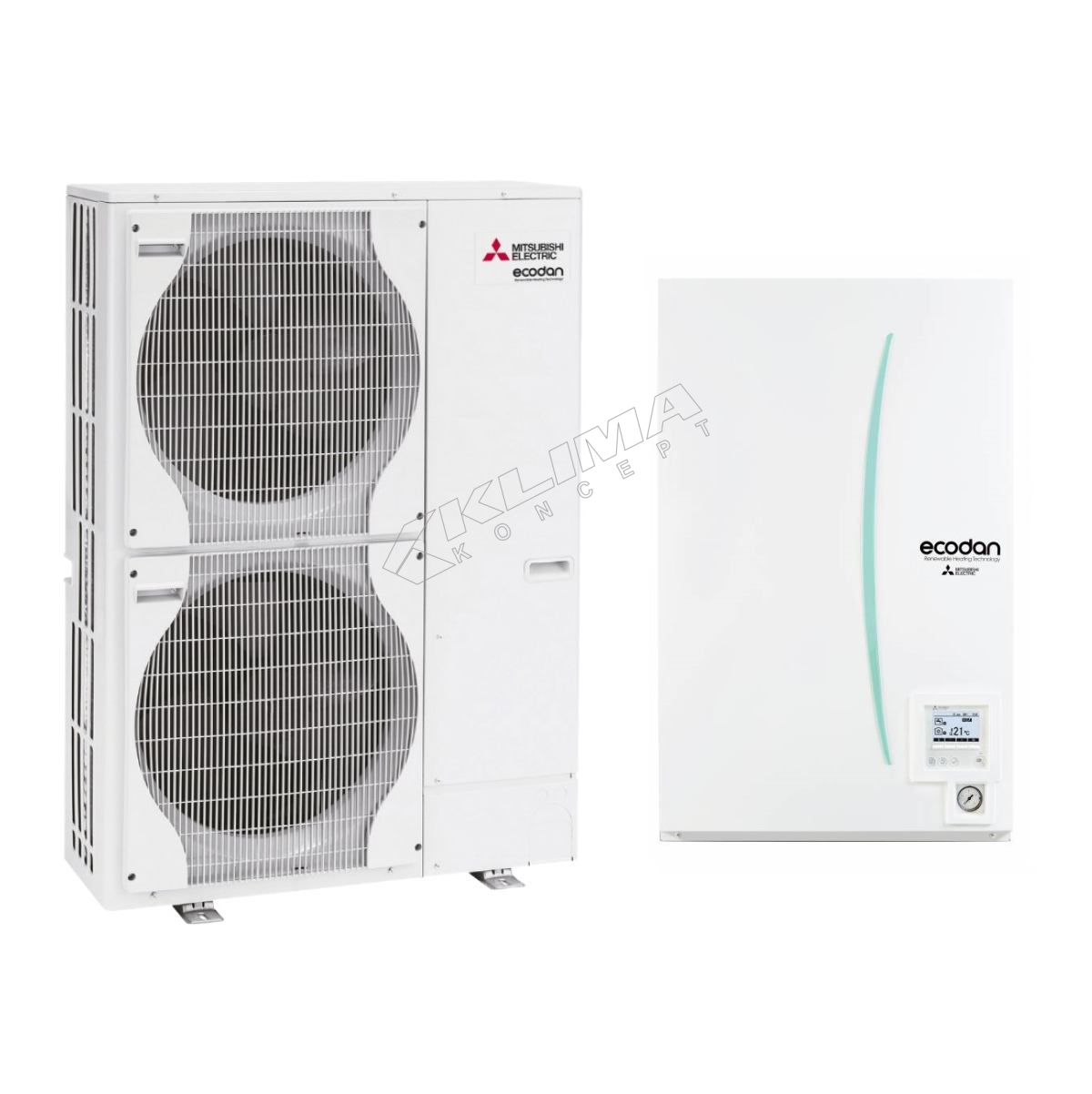

Unutarnja jedinica sustava dizalice topline zrak-voda (hidraulički sklop) za hlađenje, grijanje i pripremu potrošne tople vode koji se sastoji od Booster grijača, cirkulacijske pumpe, pločastog izmjenjivača topline, te sve ostale zaporne i sigurnosne tehnike potrebe za nesmetan rad sustava, slijedećih tehničkih značajki:
- kapacitet booster grijača: 3 + 6 kW
- napajanje booster grijača : 400 V / 3 faze / 50 Hz
- apsorbirana snaga cirkulacijske pumpe vode: 0,031 - 0,180 kW
- protok vode: 5,0 - 61,5 L/min
- maksimalna visina dobave vode: 12,7 m
- visina dobave vode pri protoku od 20 L/min: 11,0 m
- visina dobave vode pri maksimalnom protoku : 9,5 m
- promjer cijevi R410A - plin: 25,4mm
- promjer cijevi R410A - tekućina: 9,52 mm
- rashladni medij: R410A
- područje rada: 0 oC do + 35 oC
- uz relativnu vlažnost: ≤ 80%
- postavke temperature u grijanju: + 10 oC do + 30 oC
- postavke temp. polaza vode - grijanje: + 20 °C do + 60 °C
- postavke temp. polaza vode - hlađenje: + 5 °C do + 25 °C
- razina zvučne snage (PWL): 45 dB (A)
- dimenzije: V × Š × D = 950 x 600 x 360 mm
- masa (prazan): 64 kg
- masa (pun): 74 kg
Proizvod: MITSUBISHI ELECTRIC
Tip: ERSE-YM9ED

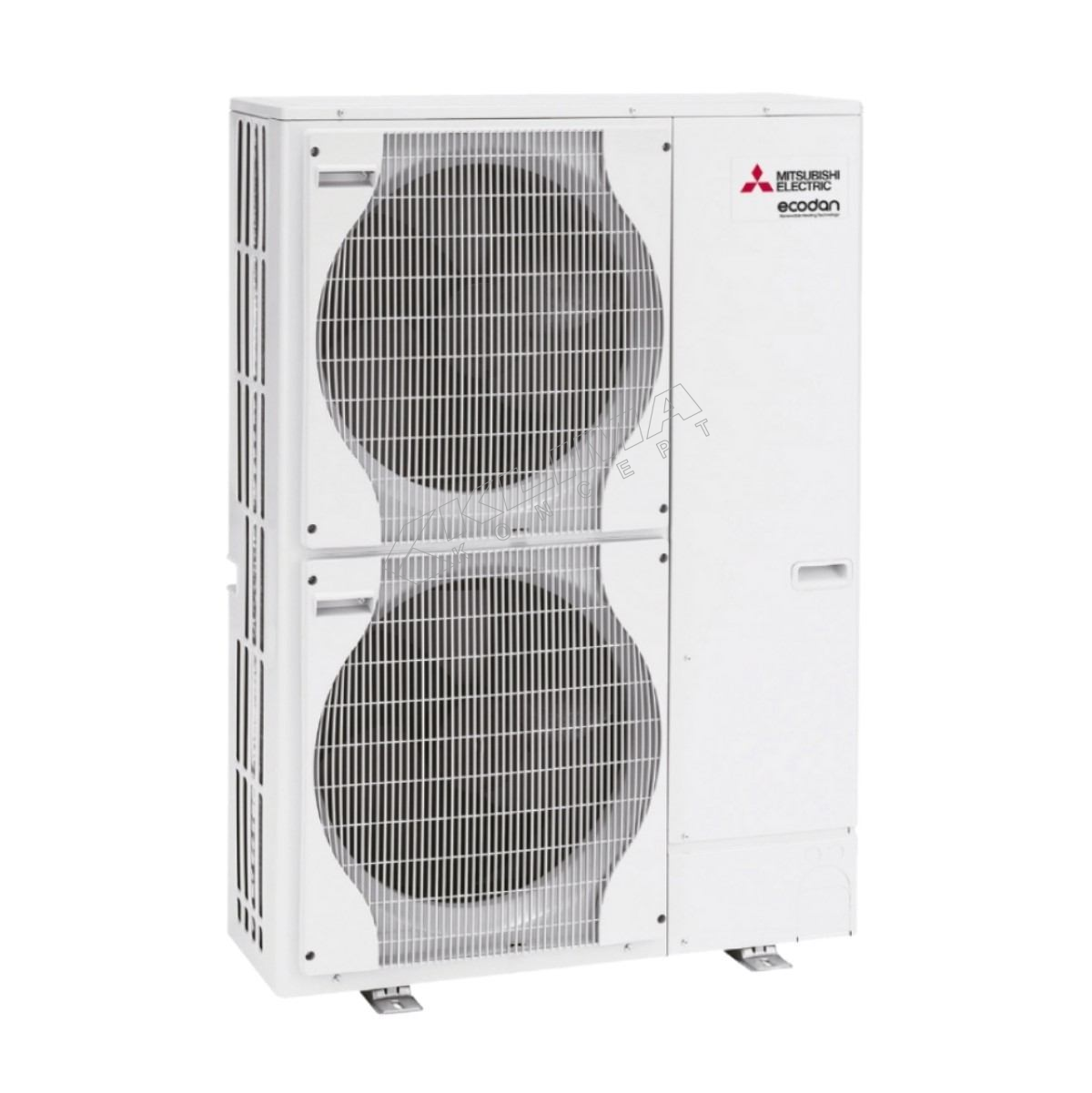

Vanjska jedinica sustava dizalice topline zrak-voda u izvedbi toplinske pumpe, serije POWER INVERTER, namjenjena za vanjsku montažu - zaštićena od vremenskih utjecaja, s ugrađenim inverterskim kompresorom, zrakom hlađenim kondenzatorom i svim potrebnim elementima za zaštitu, kontrolu i regulaciju uređaja i funkcionalan rad. Sustave je moguće kombinirati kao modularne sa kaskadnom kontrolom do maksimalno 6 kompleta. Jedinica je sljedećih tehničkih značajki:
- REŽIM GRIJANJA
- nominalni protok vode: 63,1 L / min
- vanjska temperatura: 7 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 22,00 kW
- nominala energetska učinkovitost: COP = 4,20
- apsorbirana snaga: 5,24 kW / 400 V / 3 faze / 50 Hz
- vanjska temperatura: 2 ⁰C / voda: 35 ⁰C
- kapacitet grijanja: 16,00 kW
- nominala energetska učinkovitost: COP = 3,11
- apsorbirana snaga: 5,145 kW / 400 V / 3 faze / 50 Hz
- REŽIM HLAĐENJA
- nominalni protok vode: 45,9 L / min
- vanjska temperatura: 35 ⁰C / voda: 7 ⁰C
- kapacitet hlađenja: 16,00 kW
- nominala energetska učinkovitost: EER = 2,76
- apsorbirana snaga: 5,8 kW / 400 V / 3 faze / 50 Hz
- vanjska temperatura: 35 ⁰C / voda: 18 ⁰C
- kapacitet hlađenja: 18,00 kW
- nominala energetska učinkovitost: EER = 4,56
- apsorbirana snaga: 3,95 kW / 400 V / 3 faze / 50 Hz
- područje rada - grijanje: -20 °C do +21 °C
- područje rada - grijanje PTV: -20 °C do +35 °C
- područje rada - hlađenje: -15 °C do +46 °C
- temperatura vode na izlazu - grijanje: +60 °C
- temperatura vode na izlazu - hlađenje: +5 °C
- nominalni raspon temperature povrata vode - grijanje: +5 °C do +59 °C
- nominalni raspon temperature povrata vode - hlađenje: +8 °C do +28 °C
- nivo zvučnog tlaka - grijanje (SPL): 62 dB(A)
- nivo zvučne snage - grijanje (PWL): 78 dB(A)
- nivo zvučnog tlaka - hlađenje (SPL): 58 dB(A)
- dimenzije: V × Š × D: 1338 x 1050 x 330(+40) mm
- masa: 136 kg
- rashladni medij: R410A
- maksimalna dozvoljena duljina cijevnog razvoda: 80 m
- maksimalna dozvoljena visina cijevnog razvoda: 30 m
- priključak R410A - tekuća faza: 9,52 mm
- priključak R410A - plinovita faza: 25,4 mm
Proizvod: MITSUBISHI ELECTRIC
Tip: PUHZ-SW160YKA
